威纶通【WEINVIEW HMI应用】纺织机械—络筒机

威纶通【WEINVIEW HMI应用】纺织机械—络筒机

一、引言

目前,纺织机械已成为高度自动化的机械产品,为了配合工厂管理信息化的需要,还要求纺织机械能够生产统计信息。作为现场智能终端的触摸屏,当之无愧的承担起这个责任。

络筒机是纺织行业的专用设备,如果使用工频电机带动纱筒卷绕,由于电机转速不变,随着纱筒直径变大,线速度增加,绕出的纱筒就会内松外紧,不能绕出理想的纱筒。如果使用一般的变频器,很难控制变频器按照纺纱的线速度的要求来输出相应的频率,也不易对断纱和调电的故障作出合理的保护。而专用的络筒机变频器则会克服这个缺点,可以根据用户使用的控制方式,作出合理的控制。

在这个系统中,通过将威纶通MT6000触摸屏作为人机交互界面,与变频器直连通讯,与络筒机集成一体,简化系统架构,运行平稳可靠,使用户使用操作起来方便、快捷。

二、系统特点

(一)专用络筒机变频器功能

专业络筒机变频器为用户提供以下功能:恒线速控制、递减调速控制、频率摆动调速控制和频率递增调速控制,三种张力调节控制可供用户选择使用,断纱自动停车,PI调节时压辊与纱筒接触不良自由停车。

(二)WEINVIEW触摸屏功能及界面

在整个络筒机系统中,WEINVIEW MT6000系列触摸屏起着非常重要的作用。它凭借其出色的65536色显示以及精心设计的操作界面,让人们在享受其美观视觉的基础上,既能实时显示各台变频器的参数,又能有效控制变频器的各项动作及准确设定各项参数,进而精确控制络筒机的运行。

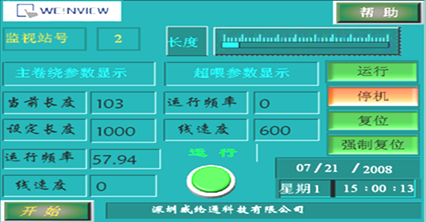

在触摸屏主界面上,实时显示当前通讯变频器的各项主要参数,和当前状态,分为:停机、运行、故障等多档指示。同时利用棒图元件形象直观地实时显示了当前络筒机的长度参数。

图1 状态监控界面

在WEINVIEW MT6000触摸屏的其它界面上,主要显示设定当前变频器的各项参数,并与相关的功能码一一对应,当发现问题时,能快速知道是变频器的几号参数。

图2 变频器参数设定界面

WEINVIEW MT6000触摸屏还有一项非常实用的功能,即可以使用变量来设置变频器的站号。当一台触摸屏无论连接多少台变频器时,只需使用一套触摸屏窗口程序即可轻松访问各台变频器,而您需要操作的仅仅是改变变量的值为您要访问的变频器站号即可。

图3 HMI通过站号变量访问多台变频器

地址中的var0#即时代表站号的变量,它和触摸屏的LW10000是绑定使用的,假如当LW10000=1时,上面的数值输入元件即是对1号变频器的设定;当LW10000=2时,即是对2号变频器的设定。

威纶通公司推出的MT6000触摸屏的这项功能,大大节省了工程师的精力和时间,省去了因为连接显示多台变频器的参数而需要制作多个窗口的麻烦。

同时,此种设置也不会因为连接变频器台数过多而影响通讯速度,因为同一时间实际上仅有一台变频器在和触摸屏通讯。 在本络筒机系统中,用户还可以根据需要分别选择单站号显示方式和广播站号循环显示方式;

三、总结:

在整个络筒机系统中,操作人员通过威纶通MT6000触摸屏控制显示整个操作系统,使操作更加方便简捷,减少了很多以前用开关、按扭来控制的操作失误,减小了设备的维修次数,提高了生产效率;同时也省去了过多的显示设备,大大提高了系统的性价比,奠定了同行业的竞争优势。
